CASE STUDY
Nahtlose Verbindung von GIS und BIM: ArcGIS GeoBIM revolutioniert komplexe Infrastrukturprojekte
⠀
⠀
Über die Ingenieurgemeinschaft Siemensbahn
Sweco und KREBS+KIEFER kooperieren als die Ingenieurgemeinschaft Siemensbahn. Sweco übernimmt dabei die Gesamtprojektleitung und BIM-Koordination. Sweco ist eine führende europäische Beratungs- und Ingenieurgesellschaft, die vielfältige Dienstleistungen im Bauwesen, der Architektur und der Umwelttechnik anbietet. Krebs+Kiefer ist Teil der weltweit agierenden Dorsch Gruppe und spezialisiert sich auf die Planung und Beratung in den Geschäftsbereichen Hochbau, Verkehrswegebau (Schiene, Straße und Flugverkehr), Wasser und Umwelt sowie Energieversorgungsinfrastruktur.
Umgesetzt wurde das Projekt gemeinsam mit Esri Gold Partner ARC-GREENLAB.
Die Aufgabe
Die 100 Jahre alte Hochbahnstrecke der Siemensbahn im Nord-Westen Berlins soll wieder in Betrieb gehen. Die Planung gestaltet sich als anspruchsvoll, da der zentrale Streckenabschnitt unter Denkmalschutz steht. Aus diesem Grund wurden detaillierte BIM-Modelle angefordert. Zudem wurde eine Anwendung vorgeschlagen, um die BIM-Modelle besser koordinieren zu können.
Bei Planung und Bauausführung kommen viele Fragen auf. Daher soll das BIM Aufgaben- und Problemmanagement im Fokus stehen. Zudem könnte der Austausch von Projektbeteiligten in einer zentralen Anwendung verbessert werden, damit der aktuelle Fortschritt des Bauprojektes dokumentiert wird. BIM-Programme haben zudem oft wenig Bezug zu geografischen Informationen wie Bebauungs- und Flächennutzungspläne oder Oberflächenmodelle mit Objekten wie Häusern, Bäumen und Autos.
⠀
⠀
Die Lösung
Mit ArcGIS GeoBIM konnten alle Anforderungen erfüllt werden. Die BIM-Modelle sowie relevante Geodaten wie, Bebauungs- und Flächennutzungspläne, Gelände- und Oberflächenmodell als auch Liegenschaftskatasterinformationen wurden in die Anwendung integriert. Mit Editor können Kommentare, Notizen und Dokumente an der entsprechenden Stelle räumlich im Projekt fixiert werden. Mit den vielfältigen GIS-Analysewerkzeugen in ArcGIS GeoBIM lassen sich zum Beispiel Wechselwirkungen des Objektes mit verschiedenen Umweltbedingungen wie Sichtachsen oder unterschiedliche Wetterbedingungen realistisch simulieren.
⠀

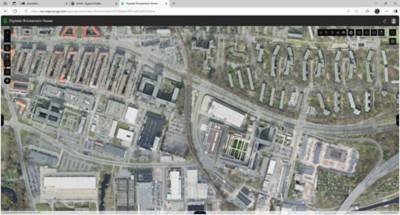

Der Digitale Brückentwin im Viewer
⠀
Im Aufgabenmanagement (BIM Issue Management) von ArcGIS GeoBIM werden Aufgaben direkt am Objekt im räumlichen Kontext dargestellt. Im Viewer werden anhand unterschiedlicher farblicher Kegel die Probleme und Aufgaben zu Kunden Feedback, Qualität, Anforderungsänderung und Offene Aufgaben am Bauwerk markiert. Beim Klick auf das Problem werden in einem Fenster alle weiteren Informationen dazu sichtbar, wie zum Beispiel, dass es sich um falsches Material handelt, bis wann die Aufgabe zu lösen ist und welche Dokumente mit dem entsprechenden Bauteil verknüpft sind sowie die Beschreibung und Ursache des Problems.

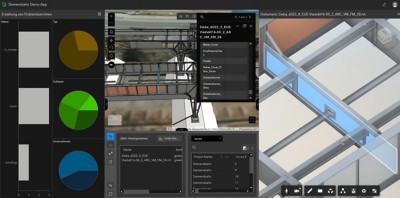

Dashboards informieren über den aktuellen Projektstatus mit Balken- und Kreisdiagrammen und ein Zeitschieber über den zeitlichen Verlauf. Die Erstellung der Aufgaben ist sowohl in ArcGIS GeoBIM als auch in der Autodesk Construction Cloud möglich.
⠀
ArcGIS GeoBIM Siemensbahn: BIM-Aufgabenmanagement und Forge Viewer
⠀
⠀
Esri Technologie im Einsatz
⠀
⠀

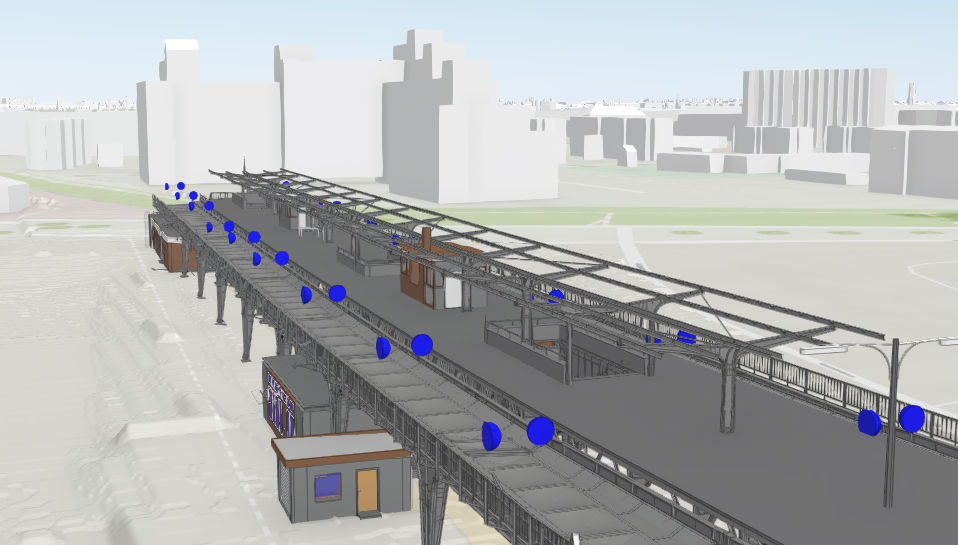

- Station entlang der Strecke

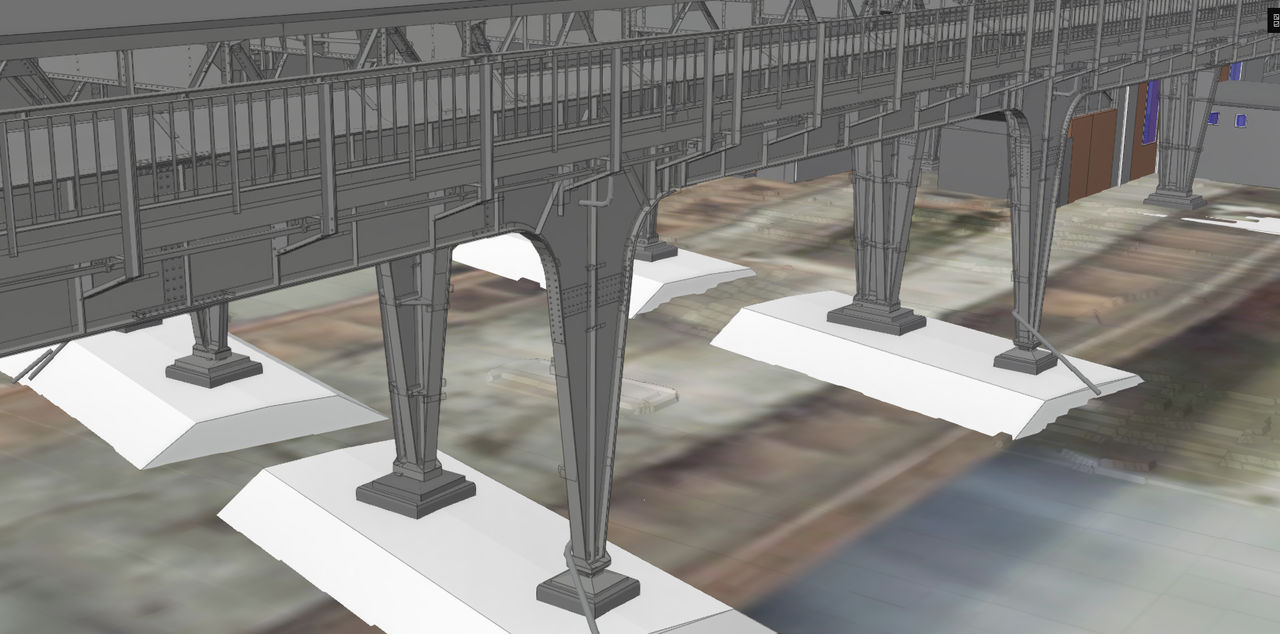

- Detailansicht der Brückenpfeiler
⠀
Der Nutzen
Durch die eingefügten Dokumente wie z. B. Beschreibungen zum Standort, Fotos oder Deformationen behalten Projektbeteiligte den Überblick. Durch die Verbindung von BIM-Modellen und Geodaten wird schnell ersichtlich, wie die Objekte in Verbindung zum räumlichen Kontext stehen. Anhand GIS-Analysewerkzeuge werden neue Perspektiven sichtbar, bevor das Bauvorhaben überhaupt begonnen hat. So lassen sich Fragen von der Planung, über den Bau, bis hin zur Fertigstellung beantworten. Durch die intuitive, visuelle Darstellung und übersichtlicher Dashboards kann der aktuelle Projektstatus begutachtet werden, um fundierte Entscheidungen treffen zu können. Der Zeitschieber ermöglicht die Analyse des Projektverlaufes.
⠀

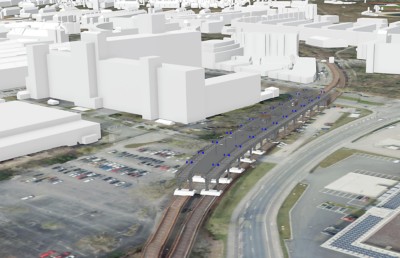

BIM-Modell und 3D-Daten
⠀
⠀
Zusammenfassung
ArcGIS GeoBIM vereint die Vorteile von GIS und BIM. Es ist eine leistungsstarke Plattform, um die Zusammenarbeit, Analyse und Projektsteuerung von großen Projekten, wie die Reaktivierung der Siemensbahn, zu verbessern. Die Technologie ermöglicht das effiziente Verfolgen von Aufgaben, die Delegierung von Verantwortlichkeiten und das Identifizieren von Problemen, um zeitnah Lösungen zu finden. Dies ermöglicht es den Projektbeteiligten, effektiver zu arbeiten, Informationen besser zu verstehen und fundierte Entscheidungen für erfolgreiche Projektabwicklungen zu treffen.
⠀
⠀
Über ARC-GREENLAB
Esri Gold Partner ARC-GREENLAB ist ein interdisziplinäres Dienstleistungs- und Softwareunternehmen mit den Schwerpunkten Vermessung, Netzdokumentation, Geoinformationssysteme (GIS), Building Information Modeling (BIM) sowie Forst und Umwelt. Das Unternehmen wurde 1992 gegründet und beschäftigt derzeit ca. 130 Mitarbeiterinnen und Mitarbeiter an den Standorten Berlin, Hannover und Eisenhüttenstadt.
Neben der Entwicklung und dem Vertrieb von Fachinformations- und Managementsystemen bietet ARC-GREENLAB ein umfangreiches Dienstleistungsangebot. Dieses umfasst unter anderem die Erbringung von Beratungs-, Ingenieur- und Datendienstleistungen sowie die Durchführung von Schulungen. ARC-GREENLAB verfügt somit über die Gesamtkompetenz zur Umsetzung anspruchsvollster Projekte von der Konzeption bis zur Realisierung.
⠀
⠀
